產品簡介： E系列多功能電力儀表能夠高精度測量三相電網系統中所有常用的電量參數：三相電流、有功電能、無功電能;并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。 具有……
產品詳情

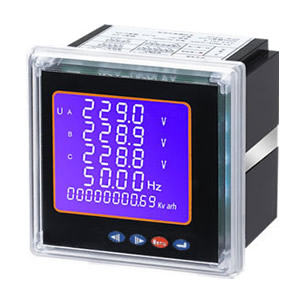

E系列多功能電力儀表能夠高精度測量三相電網系統中所有常用的電量參數：三相電流、有功電能、無功電能;并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議，實現LED現場顯示和遠程RS-485數字通訊。
具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同
PLC，工控計算機的組網通信。
產品特點
測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能
計量：正反向有功電能，感性容性無功電能
顯示：三排LED數碼管顯示，可視度高
通訊：RS485通訊，MODBUS-RTU協議
輸出：2路電能脈沖輸出(脈沖常數3200imp/kwh)
擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比
用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理
|
性能
|
參數
|
|||
|
輸
入
測
量
顯
示
|
網絡
|
三相三線、三相四線
|
||
|
電壓
|
額定值
|
AC100V、400V（訂貨時說明）
|
||
|
過負荷
|
持續：1.2倍? 瞬時：10倍/10s
|
|||
|
功耗
|
<1VA（每相）
|
|||
|
阻抗
|
>500kΩ
|
|||
|
精度
|
RMS測量，精度等級0.5
|
|||
|
電流
|
額定值
|
AC1A、5A（訂貨時請說明）
|
||
|
過負荷
|
持續：1.2倍?? 瞬時：10倍/10s
|
|||
|
功耗
|
<0.4VA(每相)
|
|||
|
阻抗
|
<2mΩ
|
|||
|
精度
|
RMS測量，精度等級0.5
|
|||
|
? 頻率
|
40~60Hz，精度0.001Hz
|
|||
|
? 功率
|
有功、視在功率精度0.5級,無功精度1.5級
|
|||
|
? 電能
|
四象限計量，有功精度1.0級，無功精度2.0級
|
|||
|
? 顯示
|
可編程、切換、循環（LCD）顯示
|
|||
|
電源
|
?? ???工作電源
|
AC 220V（特殊要求訂貨請說明）
|
||
|
? 功率
|
≤5VA
|
|||
|
輸出
|
? 電能
|
RS-485、MODBUS-RTU協議
|
||
|
? 顯示
|
2路電能脈沖輸出，光耦繼電器
|
|||
|
環境
|
????? 工作范圍
|
-40~55℃
|
||
|
? 功耗
|
<5VA
|
|||
|
安全
|
? 耐壓
|
輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV
|
||
|
? 絕緣
|
輸入、輸出、電源對機殼>100MΩ
|
|||
CY194E-2SY 多功能電力儀表 LED顯示 開孔尺寸：111×111（mm）?
CY194E-9SY 多功能電力儀表 LED顯示 開孔尺寸：91×91（mm）
CY194E-3SY 多功能電力儀表 LED顯示 開孔尺寸：76×76（mm）
CY194E-ASY 多功能電力儀表 LED顯示 開孔尺寸：67×67（mm）
