電工最常見電路包括電力配電系統接線圖，電氣儀表安裝接線圖，照明燈控制電路圖，電動機控制電路圖，電視、通信電路圖，家用電器電路圖，設備保護電路圖，安全報警電路圖。

以下提供一些電工最常見照明燈接線電路圖，只供參考:

１、又聯開關的兩種雙控電路

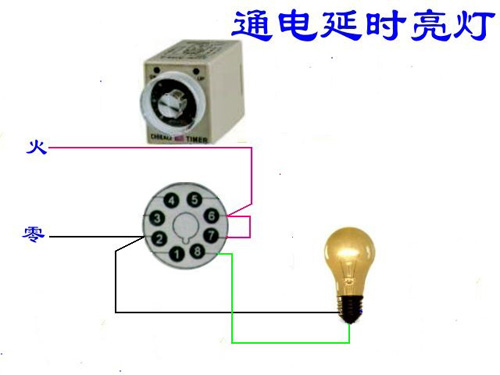

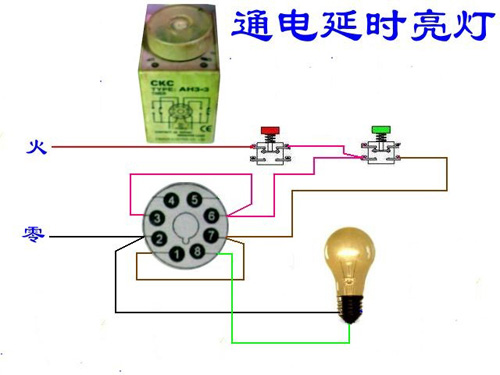

２、通電延時亮燈

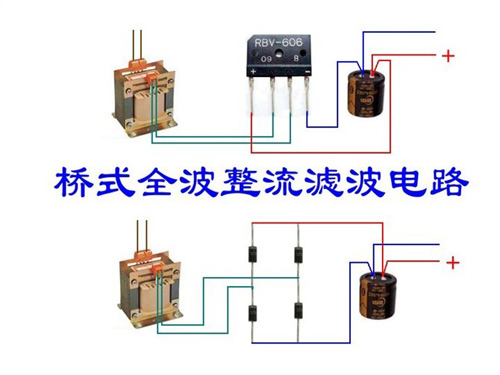

３、橋式全波整流濾波電路

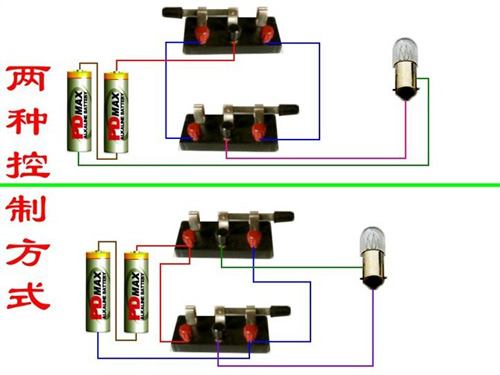

４、兩種控制方式

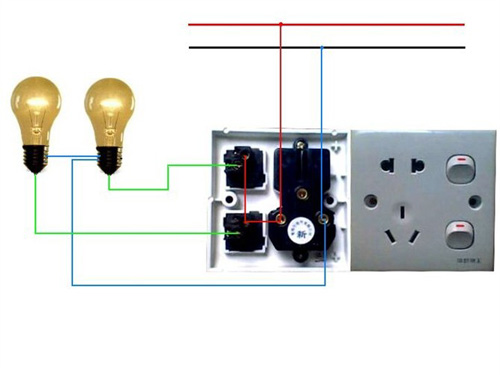

５、雙燈雙開關

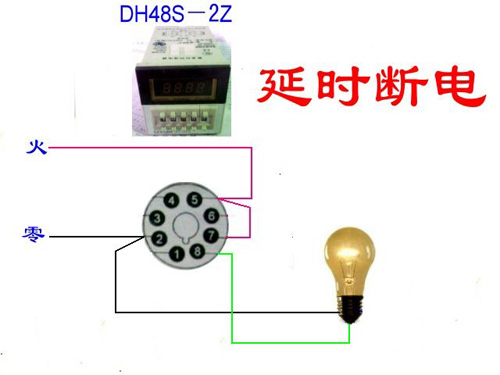

６、延時斷電電路

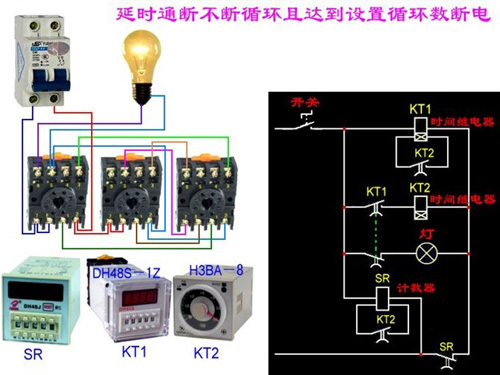

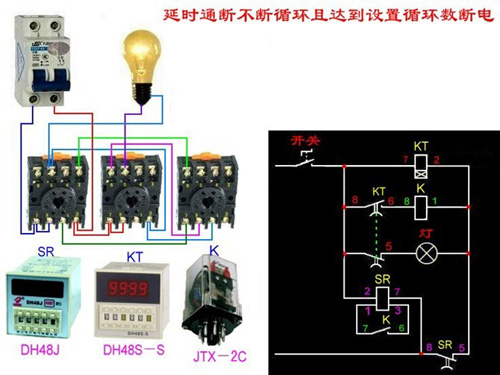

７、延時通斷不斷循環且達到設置循環數斷電

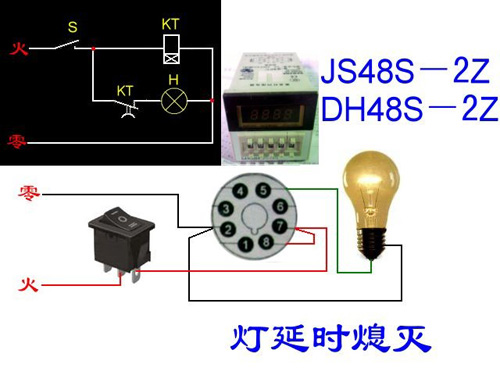

８、延時熄滅電路

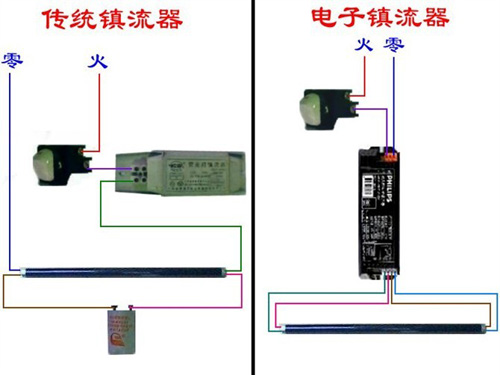

９、傳統鎮流器和電子鎮流器

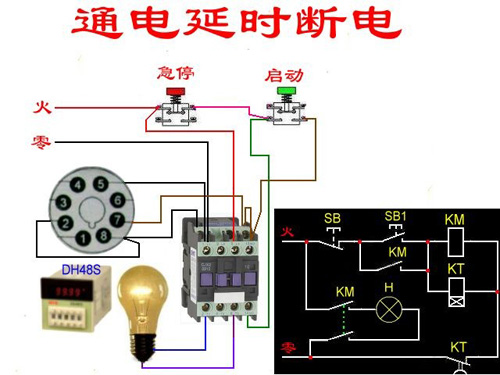

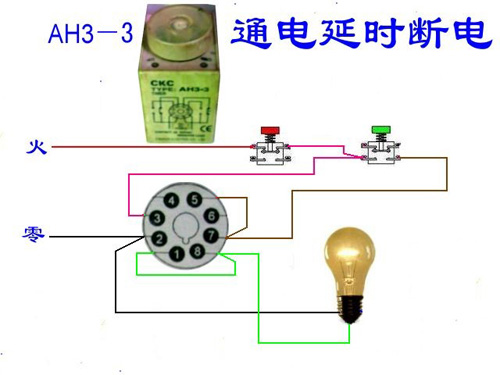

１０、通電延時斷電

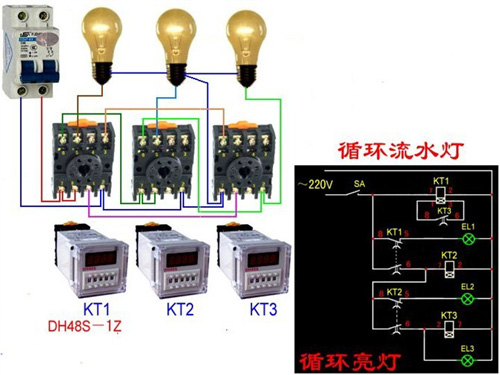

１１、循環流水燈

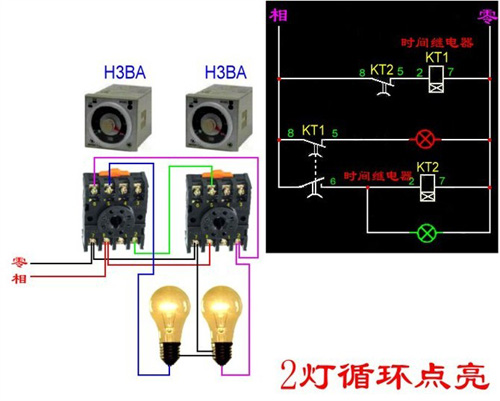

１２、兩燈循環點亮

１３、延時通斷不斷循環且達到設置循環數斷電

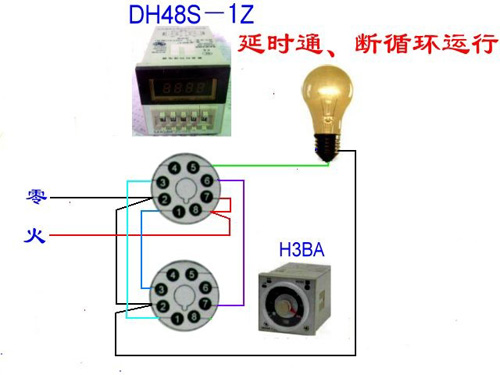

１４、延時通、斷循環運行

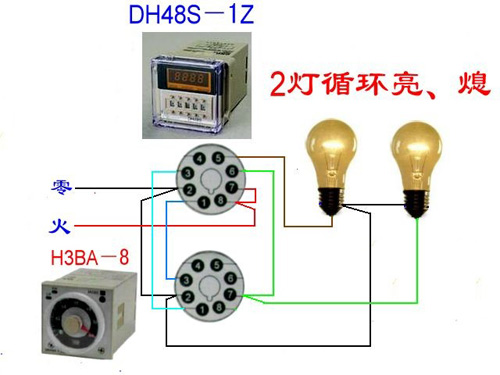

１５、兩燈循環亮和熄

１６、橋式全波整流濾波電路

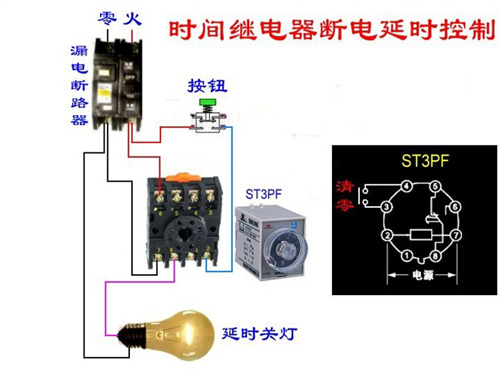

１７、時間繼電器斷電延時控制

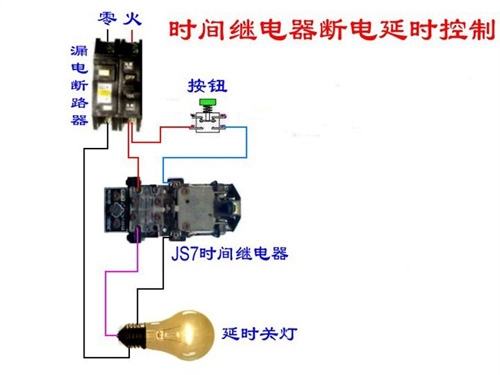

１８、時間繼電器斷電延時控制

１９、通電延時斷電

２０、通電延時亮燈

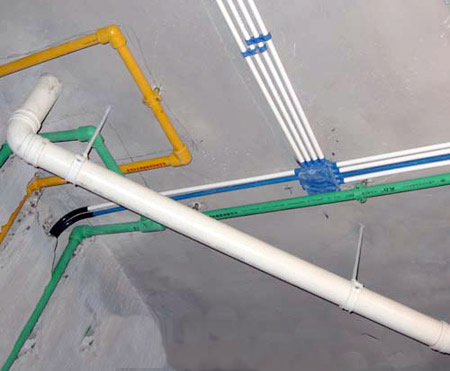

另外介紹一下室內電路施工應注意要素:

　　1、主要是線路接頭過多及接頭處理不當。有些線路過長，在電工操作時會有一些接頭產生，但由于一些施工隊的電工師傅受技術水平限制，對接頭的打線、絕緣及防潮處理不好，就會發生斷路、短路等現象。

2、為降低成本而偷工減料，做隱蔽處理的線路沒有套管。

3、做好的線路受到后續施工的破壞。如墻壁線路被電錘打斷、鋪裝地板時氣釘槍打穿了PVC線管或護套線等。

4、配電線路不考慮不同規格的電線有不同的額定電流，“小馬拉大車”造成線路本身長期超負荷工作。

5、各種不同的線路走同一線管。如把電視天線、電話線和配電線穿入同一套管，使電視、電話的接收受到干擾。
